Automatic lead acid battery charger adalah rangkaian yang berfungsi untuk mengisi aki secara otomatis. Rangkaian ini akan memberikan arus pengisian ke aki secara konstan, kemudian setelah muatan terisi penuh maka rangkaian pendeteksi tegangan penuh akan memutus arus pengisian secara otomatis.
Rangkaian ini tidak menggunakan relay sebagai pemutus arusnya, tetapi menggunakan SCR sehingga memiliki ketahanan yang lebih baik.
| No. | Daftar Komponen | Nilai | |
| 1 | R1, R2 | 680R | |
| 2 | R3, R4, R5, R9 | 1K | |
| 3 | R6, R8 | 47K | |
| 4 | R7 | 10K | |
| 5 | R10 | 220R | |
| 6 | VR1 | 5K | |
| 7 | C1 | 100uF/25V | |
| 8 | D1, D2 | 1N4148 | |
| 9 | D3 | LED | |
| 10 | D4 Zener | 6V2 | |
| 11 | D5-D8 | 1N4002 | |
| 12 | D9 Bridge | 15-35A | |
| 13 | SCR1-3 | 34557 | |
| 14 | SCR4 | 2N4443 |
Rangkaian Automatic Lead Acid Battery Charger ini dapat digunakan untuk mengisi aki 6, 12 dan 24 volt, tergantung dari seting pada trimport VR. Kapasitas accu yang bisa diisi maksimal adalah 60Ah, jika menginginkan kapasitas yang lebih besar maka komponen SCR BT151 dapat diganti dengan tipe yang lebih besar.
Sebagai contoh untuk Arus keluaran 16Ampere bisa menggunakan type SCR 16RIA10.

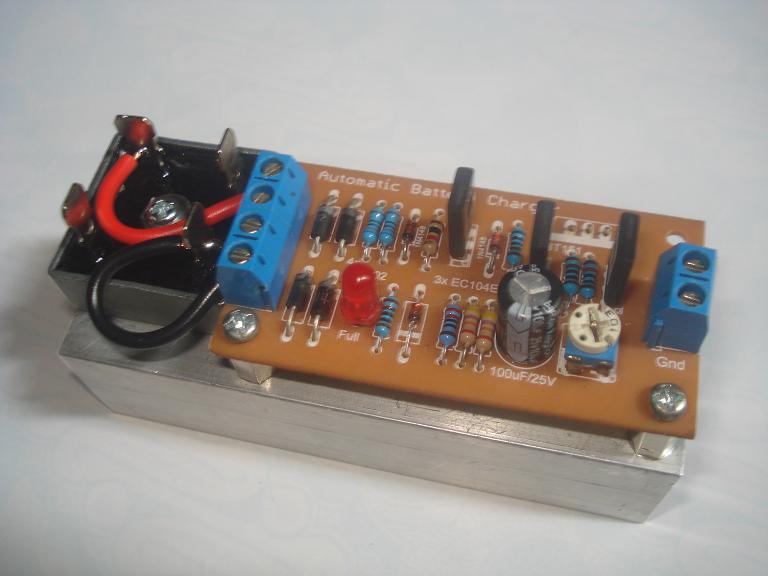

Berikut adalah beberapa foto kit pengisi baterai otomatis yang sudah jadi.
Untuk informasi lebih lanjut mengenai rancangan, pcb, dan modul prototipe, anda dapat menghubungi sales@pcbmurah.com
