Rangkaian Charger Aki Otomatis dengan Relay Pemutus

Rangkaian ini adalah rangkaian charger aki yang bekerja secara otomatis menggunakan relay sebagai saklar pemutus arusnya. Penggunaan relay pada rangkaian ini bertujuan supaya pada saat aki penuh rangkaian akan benar-benar terputus dengan sumber, alasan ini merupakan pertimbangan yang penting untuk penghematan energi, selain itu juga bertujuan untuk proteksi terhadap aki supaya umur pakainya lebih lama.




Gambar Rangkaian Charger Relay

Prinsip Kerja Rangkaian
Rangkaian ini menggunakan prinsip kerja seperti sistem pompa otomatis pada tampungan/tandon air. Charger dianalogikan sebagai pompa air sedangkan aki adalah tampungan/tandon airnya. Mula-mula saat aki kosong maka charger akan mengisi aki sampai penuh, saat penuh maka charger akan mati. Saat aki dipakai dan tegangannya berkurang pada level tertentu maka charger akan menyala kembali, begitu seterusnya. Setingan level saat charger mulai menyala dan mulai mati dapat diset menggunakan potensiometer.

IC 555 berfungsi sebagai dua komparator dan set-reset flip-flop. Untuk set flip-flop, sebuah pembagi tegangan dan VR1 masuk ke pin 2, dan untuk reset flip-flop masuk melalui pin 6. Saat tegangan baterai rendah maka flip-flop akan mendapat sinyal set dan keluaran dari pin 3 akan mengaktifkan relay. Saat tegangan naik dan baterai penuh maka flip-flop akan mendapat sinyal reset, dan keluaran akan mematikan relay, begitu seterusnya. Saat baterai berada pada level tengah dan kita ingin melakukan pengisian secara manual maka S1 dapat ditekan untuk menyalakan charger secara manual.


Gambar Layout PCB

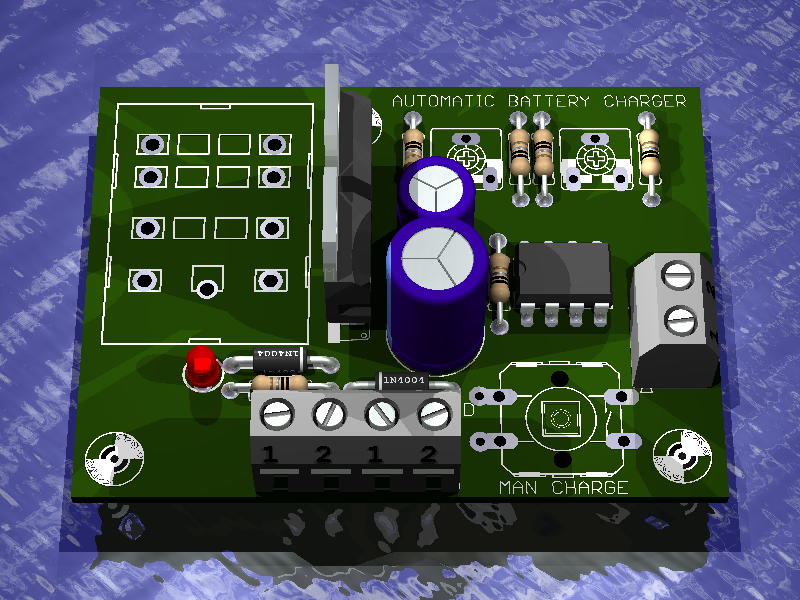

Gambar Simulasi 3D PCB

Contoh Aplikasi
Modul charger ini dapat digunakan untuk mengisi aki 12 Volt dengan kapasitas maksimal 100Ah. Dapat digunakan untuk mengisi aki basah maupun aki kering. Selain itu modul ini juga dapat dipasang sebagai proteksi pada charger UPS dan charger pada emergency lamp agar aki tidak diisi terus menerus pada saat aku telah terisi penuh.

Petunjuk penyetelan dan perakitan
Pada modul charger ini terdapat sebuah terminal masukan, terminal keluaran, dan terminal saklar pemutus. Terminal masukan disambungkan ke dioda bridge dan transformer sebagai sumber tegangan DC 18 Volt. Terminal keluaran disambungkan ke aki yang akan diisi. Terminal saklar pemutus disambung secara seri dengan lilitan primer transformer.


Gambar Instalasi dan Sambungan

 Modul Jadi siap Pakai
Apabila anda berminat untuk membuat rangkaian ini tetapi tidak ingin terlalu repot, kami menyediakan modul jadi siap pakai tanpa travo. Berikut adalah beberapa foto Modul Pengisi Aki Otomatis dengan relay pemutus.

Harga cukup membayar Rp 100rb saja, ongkir di cek sendiri di JNE /TIKI ya Gan. Alamat kami di Semarang Jawa Tengah.


Gambar modul jadi siap pakai


Informasi dan pertanyaan
Untuk informasi lebih lanjut dan pertanyaan mengenai rancangan, pcb, modul jadi siap pakai anda dapat menghubungi:

Arif:
mail:                         sales@pcbmurah.com
Telpon/WhatsApp: 085 6274 0004
Pin BB:                      270D07C9

Eko:
Telpon/WA:  081 2270 06089 atau
                       085 7272 75704



Pembayaran bisa transfer ke:

MANDIRI:
135-00-0706852-9 a/n. Eko Narimo, atau
BCA: 803 009 7638  a/n : Eko Narimo

Konfirmasi pembayaran dan alamat pengiriman bisa melalui Telp/sms/WhatsApp/BBM
Setelah barang kami kirim, segera kami infokan no resi pengiriman.


84 komentar:

  1. sepertinya rangkaian di atas belum di uji coba, karena saya kesulitan mengatur level tegangan atas dan bawahnya, bisa kemungkinan rangkaian tidak berfungsi sebagaimana penjelasan di atas

    BalasHapus
    Balasan
    1. Cara settingnya harus pakai power supply yang bisa diatur voltasenya...setting awal beri tegangan 11.4v lalu atur vr nya sampai relay aktif selanjutnya naikkan voltage power supply perlahan sampai 14.4v atur vr yang lain sampai relay non aktif...setting selesai.

      Hapus
  2. Rangkaian diatas sudah diuji dengan baik Gan, untuk pertanyaan lebih jelas bisa hubungi nomor di atas.

    BalasHapus
  3. Gan klo beli PCB nya saja bisa gak y,.?Brp harganya?soalnya mau di jual lagi jadi klo ada yang pesan tinggal rakit sendiri komponenya.(Maaf alasan effisiensi).
    bisa di PM di email saya hi.arief@gmail.com.thx

    BalasHapus
  4. maaf mas mau tanya, untuk sumber DC ada yang beda gak di rangkaiannya?

    BalasHapus
  5. berapakah harganya kit yang sudah jadi seperti diatas?

    BalasHapus
  6. berapa nilai R11 dan R12???????????

    BalasHapus
  7. Nilai R11 dan R12 dapat dihitung menggunakan rumus pembagi tegangan. sedangkan nilai set adalah 1/3 Vcc dan reset adalah 2/3 Vcc. Semoga bermanfaat.

    BalasHapus
  8. Oh ya untuk IC regulator bukan 7812 tetapi 7805, maap salah ketik he he

    BalasHapus
    Balasan
    1. untuk skema di atas yg bener IC 7805 Atau gimana ya?

      Hapus
  9. bisa saya pesan yang sudah jadi mas ?
    berapa harganya

    BalasHapus
  10. Gan, yang sudah jadi berapa?

    BalasHapus
  11. Cas an nya apa bisa untuk stenbay mas dan aki 120A apa bisa

    BalasHapus
  12. Gan berapa harga modul jadi siap pakai ?

    BalasHapus
  13. Gan ane tertarik..brp harga modulx klo ads yg teg. Input 12v jg ada gak?

    BalasHapus
  14. Gan module yang udah jadi berapa harganya,,...

    BalasHapus
  15. Gan klu yg siap pakai hargax brp,sy berminat tlng hbngi di "adit.putrablambangan@gmail.com/facebook " ian bastian


    BalasHapus
  16. Modul jadi tanpa travo Rp 95rb, kalau beli >5 harga @90rb

    BalasHapus
    Balasan
    1. Mau dong modul sdh jadi.... tsnpa trafo ya.... aq invite bbx yoooo

      Hapus
    2. Mau dong modul sdh jadi.... tsnpa trafo ya.... aq invite bbx yoooo

      Hapus
  17. SIANG PAK ARIF/EKO..

    KAMI ADA KEBUTUHAN RANGKAIAN PEMUTUS ARRUS/TEGANGAN ACCU,
    KAMI MEMPUNYAI CHARGER ACCU MERK DELTA DT.440C YG DAPAT DI ATUR
    TEGANGANNYA, KAMI INGIN MENGCHARGER 4 ACCU BASAH "NS70" MASING2 12VDC 65Ah
    YANG DI PASANG SERI SEHINGGA TOTAL TEGANGAN 48VDC, KAMI MEMBUTUHKAN
    RANGKAIAN PEMUTUS 4 ACCU DENGAN TEGANGAN
    48VDC.?

    kalau ada kami ingin pesan ?

    berapa harganya?
    lokasi cikarang

    MOHON KONFIRMASINYA..
    TERIMA KASIH,

    Aziz
    081906859546
    aziznugraha90@gmail.com

    BalasHapus
  18. terimakasih admin...saya sdh coba rangkaian ini berfungsi dengan baik...kapan ada inovasi rangkaian baru lagi nih?...kalo cocok dengan kebutuhan,saya siap order lagi...

    BalasHapus
    Balasan
    1. Modulx tanpa trafo ya..... mau dong.... sorry ikut gabubg disini

      Hapus
    2. Modulx tanpa trafo ya..... mau dong.... sorry ikut gabubg disini

      Hapus
  19. pesan sudah saya email juragan no hp saya 0817800936
    mohon infonya
    terima kasih

    BalasHapus
  20. Gan saya udah coba modul diatas tp kok nggak fungsi yah ? From bambang kraksaan probolinggo

    BalasHapus
  21. masih bingung nih gan , coba kalo boleh kasih video nya saat rangkaian ini di uji coba :) . makasih sebelumnya

    BalasHapus
  22. Tanya gan, boleh tahu apakah charger ini bisa untuk cas baterai 4 volt, 6 vol dll? terimakasih

    BalasHapus
  23. Gan yg udah siap pakai breapa harganya.klo beli 1 aja bisa ga.

    BalasHapus
  24. Yang tidak ingin repot silahkan pesan di no 081 2270 06089, kami telah menjual modul ini cukup banyak, secara fungsi cukup memuaskan. Beli satu dipersilakan, untuk video pendukung sementara belum dibuat :). Modul charger ini hanya untuk tegangan spesifik 12V dan 24V, 48v belum release.

    BalasHapus
    Balasan
    1. Mau dong ... dapat petunjuk rakit lanjutannx om... gampang cara rakitx om... mau dpng...

      Hapus
    2. Mau dong ... dapat petunjuk rakit lanjutannx om... gampang cara rakitx om... mau dpng...

      Hapus
  25. Gan ukuran resistor r11 dan 12 berapa ukurannya?
    saya ga ngerti mohon pencerahannya

    BalasHapus
  26. Pada saat kapan ya relay bekerja...!# dilihat sumber tegangan catu langsung ke accu,padahal sewaktu ngisi bateray masih nominal 12 volt...!#baterai full 13,8 volt!

    BalasHapus
    Balasan
    1. Pada saat tegangan di bawah 13.8 volt gan, ane sempat buat gan

      Hapus
  27. Mohon bantuan & pencerahannya mas. Saya udah buat rangkaiannya juga udah disolder komponennya dan udah sambung kabel menuju dioda bridge dan trafo juga udah dikasih fuse tapi ga ada kluaran arus ke accu. Mohon bantuannya diperjelas cara penyolderan kaki2nya dan penyambungan kabelnya. Kirimkan keemail format foto atau lainnya. Saya sangat berharap bisa dibantu.
    Terimakasih

    BalasHapus
  28. Untuk tegangan di atas 12 volt apa bisa ini gan?

    BalasHapus
  29. bisa buat untuk tegangan 72 volt ga gan???

    BalasHapus
  30. Nilai R11 dan R12nya brp ohm ??

    BalasHapus
  31. gan, travonya pkai 5A bisa g ya...?

    BalasHapus
  32. Gan kontak relay nya pake NO apa NC !!!!! Mohon pencerahan nya !!!!

    BalasHapus
    Balasan
    1. Sama aja mau dihubungin ke NO atau NC . Kalau dihubungin ke NO charging , berarti NC yang memutuskan arusnya . Begitu pula sebaliknya , kalau NC charging , berarti NO yang memutuskan arusnya .

      Hapus
  33. Maps Agan eko narimo,

    Yang saya blm mengerti, kapan battery low atau full jika terhubung langsung kepada sumber stabil 18 volt??
    Kemudian, kenapa 18volt, padahal limit high-level battery sekitar 13.8 atau 14.2v. Lalu kapan indikasi low level terjadi???

    BalasHapus
  34. ada yang aneh pada diagram.

    BalasHapus
    Balasan
    1. Bisa jelaskan keanehannya di mana?

      Hapus
  35. Berapa harganya ga boleh tahu?

    BalasHapus
  36. Alhamdulillah kit sudah sampai. Tinggal di coba saja. Terima kasih Pak

    BalasHapus
  37. mau tanya umpama rangkaian ini diterapkan untuk charger batrry Lithiun Polimer (LiPo) itu bisa atau tidk? atau ic nya saja di ganti atau gmn?

    BalasHapus
  38. Mantap Mas Eko, rangkaian bekerja kalau dikasih beban. Tegangan jatuh <13.8 volt dan mengaktifkan relay. Pas udah penuh sekitar 13.8 sd 14 volt tegangan ke trafo di putus oleh relay.

    BalasHapus
    Balasan
    1. Lha punya saya hingga teg. 12,9v kok relay belum juga aktiv ya...?, gimana cara setingnya ?.

      Hapus
  39. Nilai untuk R11 dan R12 adalah 56K atau 51K.
    Admin innovasi.blogspot.com

    BalasHapus
  40. mas..rangkaian diatas bisa digunakan untuk accu 24V apa tidak..atau mungkin komponen rangkaian perlu diubah atau di tambah..mohon balasanya..

    BalasHapus
  41. modul pengisi accu sudah datang tinggal coba

    BalasHapus
  42. sering cetak cetek gak tuh relaynya

    BalasHapus
  43. Komentar ini telah dihapus oleh administrator blog.

    BalasHapus
  44. Saya berminat untuk beli bos, bisa apa tidak di aplikasikan travo 5A, soalnya saya punya travo 5A tidak di pakek.
    Replay mail
    primamegateknik@yahoo.co.id

    BalasHapus
  45. mas, kok skema dan pcb rangkaiannya ada yang aneh, coba perhatikan R 10 sebesar 10 K, kalo yang di skema konek ke ground sedang yang di PCB konek ke tegangan input

    BalasHapus
  46. oh itu salah label nya aja, layoutnya betul. rangkaian dan layout sudah ditest, ok

    BalasHapus
  47. Komentar ini telah dihapus oleh pengarang.

    BalasHapus
  48. Izin nanya pak, maaf newbe. Ic 5 & T3 komponen apa y ??? Mohon penjelasan & Terima kasih

    BalasHapus
  49. Maaf ralat, ic 3 & t1 maksudnya. Terima kasih

    BalasHapus
  50. IC3: IC regulator tegangan 7805 dan T1 adalah transistor TIP41c, lihat gambar rangkaian

    BalasHapus
  51. Mas aku kasih skematiknyanya
    ama mau tanya pakai program apa yang digunakn un desain
    ama mau itu bisa pakai buat chager aki apa mobil atau motor mas balas emai saya joshuasantoso223@gmail.com makasih

    BalasHapus
  52. mas kalau icnya saya kasih heatsink bisa gak mas
    ama kalau relaynya saya sambung pake kabel karena mau saya kasih kipas biar adem

    BalasHapus
  53. itu arus outputnya kira2 brp ya ?

    BalasHapus
  54. saya tertarik mmbelinya dengn karya Mas Eko. Sblumny sya mau tnya Mas, apakah alat ini bsa d aplikasikn mnjadi genset tenaga aki 12vdc, dengan di charger stnby terus mnerus saat ada arus AC PLN, & hanya di gunakan saat ada pmadamn arus PLN..??

    BalasHapus
  55. saya tertarik mmbelinya dengn karya Mas Eko. Sblumny sya mau tnya Mas, apakah alat ini bsa d aplikasikn mnjadi genset tenaga aki 12vdc, dengan di charger stnby terus mnerus saat ada arus AC PLN, & hanya di gunakan saat ada pmadamn arus PLN..??

    BalasHapus
  56. Gan ini bisa dipake dari sumber DC yang berasal dari solar cell gak? terima kasih

    BalasHapus
  57. Saya punya perangkat EDC menggunakan adaptor input AC, output DC 8V, namun jika listrik mati perangkat tidak bisa dipergunakan. ditempat saya sering pemdaman listrik sampai 10jam. saya ingin menggunakan Adaptor plus baterai output 8V dengan cara menggunakan daya sama seperti laptop, jika terjadi pemadaman listrik sampai 10 jam perangkat dapat dipergunakan dan tak akan mati apabila sambungan listrik dari power listrik AC mati/terputus, jika bisa saya pesan 1 unit ini no Hp saya 085340653339 atau email baraskaone@yahoo.co.id

    BalasHapus
  58. mas EKO, set pin 2 itu 1/3 vcc,...dan reset pin 6 2/3 vcc,...maksudnya vcc dari 18 v dc, atau dari vcc pin 8

    BalasHapus
  59. cara kalibrasi tripod - tripod tersebut bagaimana ya???

    BalasHapus
  60. ic regulatornya yang benar 7805 apa 7812 bos

    BalasHapus
  61. Saya mau beli gan berapa harganya kirim ke kalimantan tengah

    BalasHapus
  62. Saya mau beli gan berapa harganya kirim ke kalimantan tengah

    BalasHapus
    Balasan
    1. Harga 100rb belum termasuk ongkir.. Untuk info dan konsultasi lebih lanjut bisa via WA saya 08562740004.

      Hapus
  63. Maaf para costumer semua, admin jarang nongol, tapi kami selalu fast respon via WA maupun sms..

    BalasHapus
  64. Ic 1 apa jelaskan dan t1 terimakasih

    BalasHapus
  65. Maaf mas, supaya rangkaian ini dapat digunakan pada aki 24V, kira-kira komponen apa yang harus disesuaikan mas, mohon jawabannya, terimaksih

    BalasHapus
